直线光轴的材料与热处理标准详解
在精密直线运动系统中，直线光轴是决定运动精度、寿命与可靠性的关键部件之一。它不仅仅是一根轴，更是承载摩擦、负载、温度变化与环境复杂度的综合体。材料与热处理标准的选择与执行，直接决定了直线光轴的性能极限与稳定性。
一、材料选择的科学基础

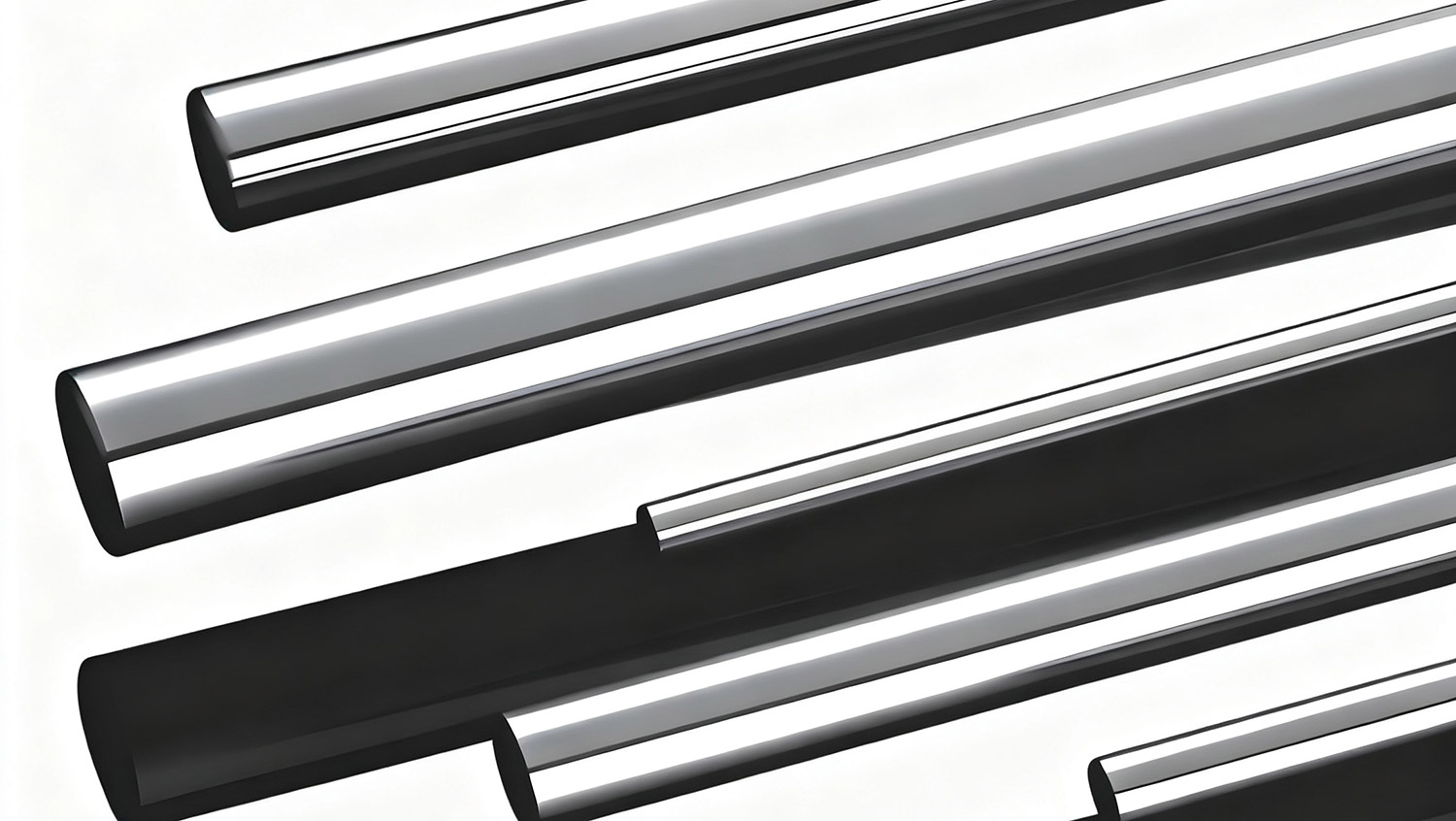

对于高精度的直线光轴而言，材料的稳定性是基础。西安银石常用的材料包括45#钢、55#钢、GCr15轴承钢与50CrMo合金钢。它们分别代表了不同的性能梯度：45#注重韧性、55#兼顾强度、GCr15具备极高的耐磨性，而50CrMo则以其优异的抗疲劳性能和热强度著称。
在生产过程中，化学成分的均匀性与纯净度是第一道关口。西安银石的材料全部来自中国知名特钢厂，均通过超声波探伤与杂质检测，确保无夹渣、无裂纹，成分控制100%符合国家标准。特别是GCr15的碳含量控制在0.95~1.05%，保证了淬火后的高硬度与稳定性。
关键指标对比清单
- ● 45#钢：平衡性好，适合中低负载光轴
- ● 55#钢：高强度与较高表面硬化潜力
- ● GCr15：高碳高铬，适用于超精密滑动系统
- ● 50CrMo：具备优异的抗冲击与耐疲劳能力
二、热处理标准与硬化层控制
热处理是将材料潜能转化为性能的核心过程。银石采用多重热处理路线：包括感应淬火、回火与低温冷处理，以控制硬化层深度与内应力平衡。
| 材料 | 表面硬度(HRC) | 硬化层深度(mm) | 表面粗糙度(μm) | 标准规范 |
|---|---|---|---|---|
| 45# | 58~62 | 0.8~1.2 | Ra≤0.2 | EN ISO 15787 |
| GCr15 | 60±2 | 1.0~1.5 | Ra≤0.15 | ASTM 52100 |
| 50CrMo | 55~60 | 1.2~2.0 | Ra≤0.25 | DIN 17200 |
热处理完成后，轴体将通过显微硬度检测、金相分析与盐雾试验确保镀层均匀与防腐性能达标。镀铬层厚度控制在12±5μm，微裂纹数量经过光学显微镜检测，保证运动时的耐磨性与配合稳定性。
三、结构优化与工艺一致性
为了确保光轴与直线轴承之间的匹配性，西安银石在生产环节中采用全自动研磨与检测系统。直线度控制可达0.15μm，圆度控制在0.2μm以内，每根轴体在出厂前均经过动态模拟试验。
工艺要点
- 采用在线温控系统，实时调整淬火温度与速度；
- 使用氮化与感应复合处理提高表层抗疲劳性；
- 通过便携光谱仪检测化学成分偏差，确保每批材料稳定；
- 所有成品通过圆度、直线度、硬度与粗糙度四项关键检测。
四、FAQ 常见问题解答
直线光轴的硬度越高越好吗？
并非如此。硬度过高会降低韧性，使光轴在冲击载荷下易脆断。最佳方案是保持表层高硬、芯部有韧的结构，即“硬外柔内”。
为什么银石光轴的热处理能保持高直线度？
因为采用了双重调质与慢冷技术，内应力释放更均匀，同时通过高精度研磨设备进行校直，使得长轴仍保持极低的弯曲误差。
镀铬层是否会影响轴承配合？
不会。镀层厚度控制精度高，并在研磨后进行最终定径，确保轴承过盈量与配合间隙在标准范围内。
五、品牌信任与质量承诺
作为中国直线传动行业的重要制造者，西安银石自2001年起持续研发直线光轴及配套轴承系统。公司配备自有理化实验室、计量中心及电镀检测室，所有产品均通过表面硬度、脱碳层深度及镀层耐蚀性检测。 依托全球90个国家的销售网络，银石直线光轴已广泛应用于航空、自动化包装、医疗设备及机器人行业。
