西安银石直线轴承基本额定
动载荷C与静载能力原理解析 贴牌供应商 工厂级定制
西安银石长期服务于直线运动系统领域，围绕直线轴承及直线光轴，面向西安及全国装备制造企业、自动化集成商、机床厂和设备代工单位，提供结构可靠、寿命稳定、可贴牌的直线运动解决方案。核心问题往往来自载荷：在怎样的额定动载荷C下，直线轴承可以保持稳定行程寿命，在怎样的额定静载荷Co和允许的静力矩M下，不会因为局部滚动体压痕而影响轨迹精度。很多使用方反馈，真实痛点不是能不能转动，而是在长行程工况里是否还能保持重复定位、保持整套导向系统不产生早期疲劳点蚀。这一页以工程视角整理直线轴承设计准则，让设备采购、机械工程师、维护人员可以基于同一套标准衡量方案，并可结合所附样本册PDF、现场视频资料进行对照。

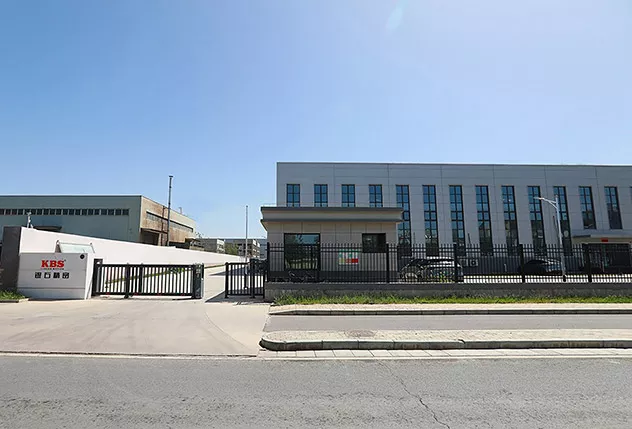

工厂现场与产品一致性

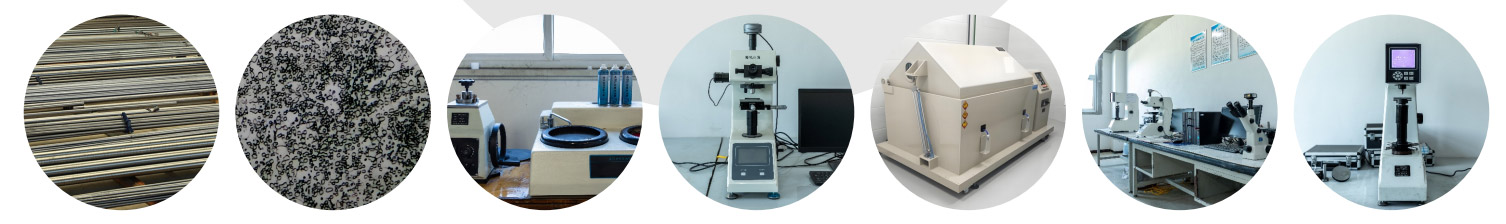

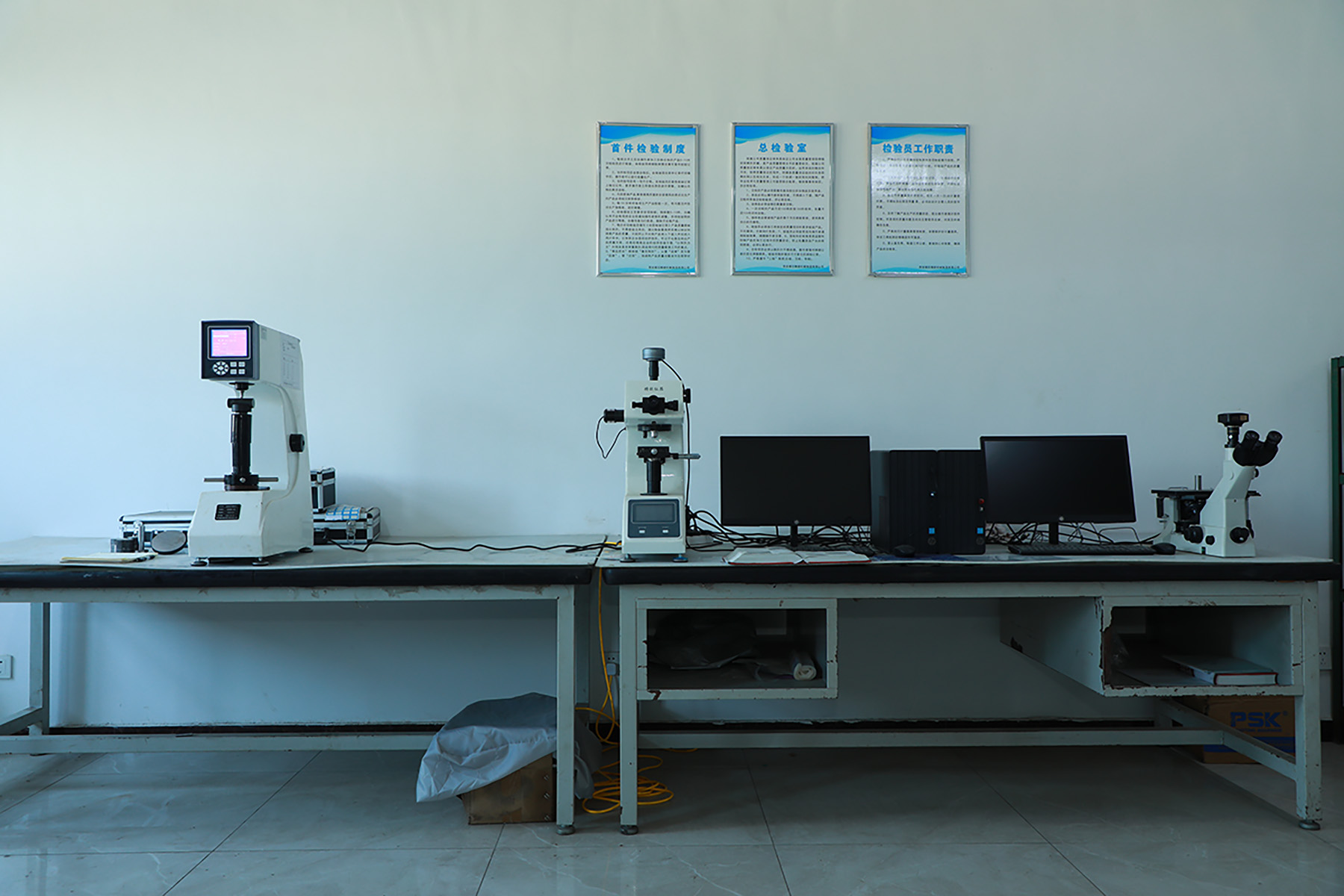

直线轴承不是单独存在，它需要与直线光轴的配合精度、表面硬度、润滑保持能力共同工作。为保证一致性，西安银石重点把控来料和加工过程，保证滚动体与滚道之间的接触应力分布，避免局部超载导致早期疲劳。这一点在批量OEM贴牌交付和设备整机集成时尤为关键，对西安及外地客户的售后维护周期有直接影响。相关检测、实验和原材料筛选过程，可参考西安银石实验室与严选原材场景图。
直线轴承额定动载荷C与寿命原理
额定动载荷C的定义
额定动载荷C来源于寿命评估。将多套同型号直线系统在相同条件下独立运行，当其中90%的直线系统在指定载荷下行走50千米后，未出现由滚动疲劳引起的损坏，则该载荷被视为基本额定动载荷C。这意味着，C不是随机的理论数字，而是基于耐久测试后得到的工程指标，能够反映滚动体和滚道在重复接触下的抗疲劳能力。对于需要长行程往复的设备厂家，这一指标直接对应交付寿命承诺，是西安银石在西安本地和外地客户贴牌合作时必须明确告知的基础值。
由此可见，额定动载荷C实质上关联了疲劳寿命目标值50千米。对于自动化传送设备、直线模组、检测定位平台等场景，只要工作时的等效载荷不超过C，并且润滑、防尘、装配同样达到样本册要求，则可合理预估长时间稳定运行，不会在短期内出现疲劳剥落。该指标因此成为西安银石对外输出直线轴承解决方案、协助客户制定采购规格时最常被引用的关键值。
静态工况下的允许静力矩M与基本额定静载荷Co
允许的静力矩M
允许的静力矩M是以永久性变形量为基准给出的极限值。它类似基本额定静载荷Co的评估方式，通过限定滚动体和滚动面的局部压痕不超过可接受范围，从而给出轴承所能承受的静态力矩边界。对于垂直安装或悬臂安装的直线运动单元，这一项直接决定了导向系统在停机状态、装配状态、运输状态下会不会因为长时间受力而留下不可逆的压痕。M是实际设备吊装、跨省运输、仓储周转时必须提前评估的参数，尤其适用于大行程滑台或外伸工装夹具。
基本额定静载荷Co
基本额定静载荷Co是指在接触位置的应力最大，同时滚动体与滚动面的永久性变形总量为滚动元件直径的0.0001
倍时的静载荷。换句话说，当外部载荷已经让接触区产生接近不可恢复的压痕，但仍保持在标准允许范围内时，那个载荷定义为Co。它用于判断设备在静止承载时的极限能力，比如大型治具在下压状态保持不动、自动化工站在掉电状态下的停位自重保持等。西安银石在向设备制造企业提供直线轴承与直线光轴成套交付方案时，会按照Co给出静置极限，帮助客户判断装配是否需要额外支撑点。
倍时的静载荷。换句话说，当外部载荷已经让接触区产生接近不可恢复的压痕，但仍保持在标准允许范围内时，那个载荷定义为Co。它用于判断设备在静止承载时的极限能力，比如大型治具在下压状态保持不动、自动化工站在掉电状态下的停位自重保持等。西安银石在向设备制造企业提供直线轴承与直线光轴成套交付方案时，会按照Co给出静置极限，帮助客户判断装配是否需要额外支撑点。
静态安全系数Fs
Fs用于把真实场景和实验室条件统一。根据使用条件，当轴的偏移和冲击较小，Fs的下限可取1至2；若存在弹性变形压缩载荷，应取2至4；当设备存在震动和冲击时，应提高到3至5。也就是说，同样的直线轴承，放在高冲击的生产线上，允许的等效静载不再是理论Co，而是Co除以对应的Fs。西安银石会在项目早期询问设备是否有冲击装夹、是否有高频启动停止等场景，以便给出合适的Fs建议。合理选取Fs可以显著降低安装后早期压痕风险。
结合M、Co和Fs这三项指标，可以在没有复杂试验条件的情况下，快速判断一台设备在静止时会不会压伤滚道。例如某直线轴承需要长时间保持锁紧状态支撑外部工装，这个工装带来的力矩可以与允许的静力矩M对照；该工装的重量及偏置再与Co以及Fs折算后的安全载荷比较，就能看出是否需要加辅助支撑或改为双轴承分担。
典型应用场景示例
自动化装配线导向单元
自动化装配线需要连续往复和精准重复定位，对额定动载荷C尤其敏感。生产节拍越高，累计行程越长，越需要使用高C值直线轴承配合高硬度直线光轴。西安银石向装配线集成商输出直线轴承与
直线光轴成套组合，并可根据西安区域客户贴牌标识，降低备件管理复杂度。
直线光轴成套组合，并可根据西安区域客户贴牌标识，降低备件管理复杂度。
精密检测平台与测量滑台
检测滑台通常在静止状态保持高精度接触，因此更关注基本额定静载荷Co和允许的静力矩M。只要静态工况不超过M，滚动体与滚道不会被压出不可逆痕迹，测量重复性就能保持。西安银石会按Co标准给出静态承载建议，帮助客户在夹具设计阶段就完成力矩分配。
高冲击上下料治具
在冲击较强、震动频繁的上下料工站，静态安全系数Fs往往需要取到3至5。也就是说，同一个直线轴承，如果应用在重载冲击场景，理论极限载荷必须再除以更高的Fs，以确保不会在早期产生压痕。这种折算后的允许载荷，直接决定了是否需要并联多套导向或
升级到更大规格的直线轴承。
升级到更大规格的直线轴承。
在这些场景中，直线轴承和直线光轴不是简单的零件，而是整体导向方案。为提高售后可维护性，西安银石可按客户品牌定制外观标识、型号刻印以及出厂检测单，使其更适合集成到整机方案并进入终端交付链。
查看直线轴承产品规格与配套支撑方案
直线轴承与直线光轴配套使用时的差异对比
直线轴承视角
直线轴承以滚动体在滚道内循环滚动承载径向负载，优势是摩擦阻力小、响应轻盈，适合需要快速往复的自动化线体。C值、Co值、允许静力矩M、Fs等指标可量化其动态寿命和静态稳定性，适用于高速、长行程、节拍密集的工况。作为供应商，西安银石会在贴牌交付时同步给出这些额定值，便于整机厂向终端说明设备承载极限。
直线光轴视角
直线光轴则承担导向精度与刚性支撑。光轴表面硬度、同轴度、表面粗糙度会直接影响轴承滚动体接触应力分布。如果光轴的表面状态不稳定，即使选用了高C值的轴承，也可能因为应力集中导致提前疲劳。也因此，西安银石将直线轴承与直线光轴成套提供，既保证材料一致性，也便于后续的维护更换。可参考直线光轴产品链接获取更多信息。
直线光轴可按项目长度定制
并控制热处理区间，避免接头台阶影响滑动平稳度。对于需要长导程、长跨距的系统，选择高表面硬度、低粗糙度的光轴将显著提升轴承寿命。了解直线光轴成套供应方案可跳转
西安银石直线光轴页面。
并控制热处理区间，避免接头台阶影响滑动平稳度。对于需要长导程、长跨距的系统，选择高表面硬度、低粗糙度的光轴将显著提升轴承寿命。了解直线光轴成套供应方案可跳转
西安银石直线光轴页面。
因为直线轴承和直线光轴是绑定工作的，所以实际采购建议选择同一来源的配套组合，尤其是计划后期在西安或周边区域以自有品牌对外销售的贴牌型号。统一来源可以减少售后责任界定争议，使得客户更容易通过样本册PDF说明载荷边界。
下载直线轴承与直线光轴样本册PDF
获取样本册PDF与贴牌方案
西安银石可以在直线轴承、直线光轴两大核心部件基础上，为自动化集成商、设备OEM、整机出口方提供稳定寿命参数说明书和贴牌输出方案。无论是面向西安本地项目，还是跨区域交付，核心评估围绕额定动载荷C、基本额定静载荷Co、允许的静力矩M以及静态安全系数Fs，把疲劳寿命和静置压痕风险清晰化。也可以同步提供厂房现场视频、实验室检测图、原材筛选过程图，作为交付一致性背书。
以上技术内容基于直线轴承的基本额定动载荷C、允许的静力矩M、静态安全系数Fs、基本额定静载荷Co等指标，结合西安银石在直线轴承与直线光轴领域的检测、选材、实验和整套交付实践，用于说明不同工况下的承载判断方法，适合西安区域及外地整机厂、自动化线体集成商、贴牌合作方在制定采购规格和售后承诺时参考。
|
|
