直线光轴产品指南
直线光轴是一种与直线轴承配套使用，实现高精度、低成本直线往复运动的圆柱形机械部件。它是线性运动系统中的“导轨”和“承重梁”。
高精度、低成本直线往复运动的核心部件
· 核心优势。
· 高精度与直线度：采用精密冷拔/磨削工艺，确保轴体笔直，保证运动平稳顺畅。
· 卓越的耐磨性：通过先进的表面处理（如硬铬镀层），大幅延长使用寿命，降低维护成本。
· 高刚性与强度：优质钢材制造，能承受高负载，抗弯曲变形能力强。
· 优异的耐腐蚀性：表面处理提供良好的防锈、耐化学腐蚀能力，适用于多种工况。
· 低摩擦阻力：光滑坚硬的表面，与直线轴承配合，实现低摩擦、高效率的运动。
· 广泛的适用性：规格齐全，可满足自动化设备、3D打印机、测量仪器、医疗设备等多种应用需求。
定义与原理
直线光轴作为固定的导向轴，直线轴承套在光轴外圈。当轴承（或与之连接的滑块）沿光轴轴向移动时，光轴提供了精确的直线运动轨迹和支撑。内部的滚珠或衬套与光轴表面形成滚动或滑动摩擦。
直线轴承通常与其他元件配合使用，构成完整的直线运动系统：
滑块单元：带铝壳，直接固定在机械结构上；
圆棒导轨：为直线轴承提供直线轨迹；
轴支座：用于支撑和固定导轨；
直线光轴：与轴承配合，保证平稳直线运动。
图解系统配合示意图：

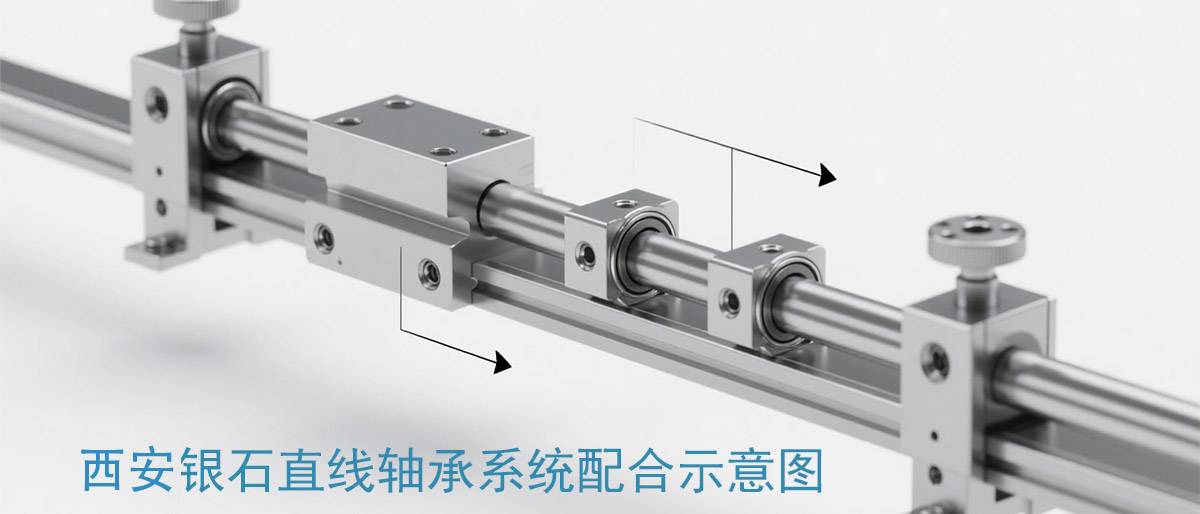

上面是一张直线运动系统示意图，显示“直线轴承 + 导轨 + 支座 + 光轴”的整体搭配关系。
优缺点分析
表面处理层的作用
· 高精度与直线度：采用精密冷拔/磨削工艺，确保轴体笔直，保证运动平稳顺畅。
· 卓越的耐磨性：通过先进的表面处理（如硬铬镀层），大幅延长使用寿命，降低维护成本。
· 高刚性与强度：优质钢材制造，能承受高负载，抗弯曲变形能力强。
· 优异的耐腐蚀性：表面处理提供良好的防锈、耐化学腐蚀能力，适用于多种工况。
· 低摩擦阻力：光滑坚硬的表面，与直线轴承配合，实现低摩擦、高效率的运动。
· 广泛的适用性：规格齐全，可满足自动化设备、3D打印机、测量仪器、医疗设备等多种应用需求。
· 卓越的耐磨性：通过先进的表面处理（如硬铬镀层），大幅延长使用寿命，降低维护成本。
· 高刚性与强度：优质钢材制造，能承受高负载，抗弯曲变形能力强。
· 优异的耐腐蚀性：表面处理提供良好的防锈、耐化学腐蚀能力，适用于多种工况。
· 低摩擦阻力：光滑坚硬的表面，与直线轴承配合，实现低摩擦、高效率的运动。
· 广泛的适用性：规格齐全，可满足自动化设备、3D打印机、测量仪器、医疗设备等多种应用需求。
适用边界
直线光轴是一种与直线轴承配套使用，实现高精度、低成本直线往复运动的
圆柱形机械部件。它是线性运动系统中的“导轨”和“承重梁”。
圆柱形机械部件。它是线性运动系统中的“导轨”和“承重梁”。
使用寿命与维护成本
卓越的耐磨性：通过先进的表面处理（如硬铬镀层），大幅延长使用寿命，降低维护成本。
如何选择合适的光轴（选型指南）
选型五步法：
1. 确定负载：计算滑块所承受的静载和动载。核心原则：负载越大，所需光轴直径越大。
2. 确定精度：根据设备整体精度要求，选择合适直线度和公差等级的光轴（如普通级 vs 精密级）。
3. 确定使用环境：
· 普通环境：标准镀铬光轴。
· 潮湿、有腐蚀性介质：不锈钢光轴。
· 高温、无尘室等特殊环境：需特别说明。
4. 确定尺寸：
· 直径：根据负载和安装空间确定。
· 长度：有效行程 + 轴承安装空间 + 余量。
5. 确认配套件：确保所选光轴的公差等级与您使用的直线轴承（如LM系列）的内孔公差匹配。
安装、使用与维护注意事项
· 安装前：
· 检查光轴表面有无划伤、锈蚀。
· 清洁光轴及安装孔，确保无灰尘、碎屑。
· 安装时：
· 使用专用安装工具，避免直接敲击光轴表面。
· 确保两端支撑座的同轴度，避免光轴受弯曲应力。
· 拧紧固定螺钉时，需按对角线顺序逐步均匀拧紧。
· 使用中：
· 避免过载运行。
· 根据需要设置防尘罩，防止灰尘、切屑等异物粘附。
· 维护：
· 定期清理光轴表面，并涂抹适量的润滑油或润滑脂。
· 若发现表面有轻微磨损或锈迹，可用细油石或金相砂纸轻轻打
常见问题解答
· Q1： 光轴和直线导轨有什么区别？如何选择？
· A： 光轴系统结构简单、成本低、占用空间小，适合中低负载和精度要求。直线导轨刚性好、精度高、承载能力更强，适合高负载、高精度、要求刚性好的场合。
· Q2： 光轴的硬度是越高越好吗？
· A： 对于表面，是的，高硬度意味着高耐磨性。但需要配合足够韧性的芯部，以防止脆性断裂。我们的产品实现了“外硬内韧”的最佳结合。
· Q3： 不锈钢光轴为什么比普通镀铬光轴贵？
· A： 原材料成本更高，且加工硬化现象更明显，制造工艺更复杂。
· Q4： 可以按需定制非标尺寸和形状吗？
· A： 可以。我们支持定制各种长度、直径，以及带螺纹孔、阶梯轴等特殊结构。
定制服务
我们理解，您的设备是独一无二的，因此对核心部件如直线光轴的需求也往往超越标准。我们的定制化服务正是为此而生。
我们的定制流程始于深入的沟通。您的工程师将与我们的技术团队直接对接，共同分析您的应用场景（如负载、速度、精度、环境），我们将基于此为您量身打造最经济、最可靠的解决方案。”
我们拥有从数控磨床、高频淬火设备到精密抛光以及先进的CNC数控机床的全套产业链能力，这确保了我们对每一个定制环节的完全掌控，从而实现从图纸到成品的完美转化。
即使是定制产品，我们也绝不放松质量。每一支定制光轴都将经历与标准品相同甚至更为严格的全流程检验体系，确保交付给您的产品100%符合约定规格。”
请将您的挑战交给我们。 无论是提供详细图纸，还是仅有一个初步构想，我们都将全力以赴，为您打造理想的直线运动组件。
我们的定制流程始于深入的沟通。您的工程师将与我们的技术团队直接对接，共同分析您的应用场景（如负载、速度、精度、环境），我们将基于此为您量身打造最经济、最可靠的解决方案。”
我们拥有从数控磨床、高频淬火设备到精密抛光以及先进的CNC数控机床的全套产业链能力，这确保了我们对每一个定制环节的完全掌控，从而实现从图纸到成品的完美转化。
即使是定制产品，我们也绝不放松质量。每一支定制光轴都将经历与标准品相同甚至更为严格的全流程检验体系，确保交付给您的产品100%符合约定规格。”
请将您的挑战交给我们。 无论是提供详细图纸，还是仅有一个初步构想，我们都将全力以赴，为您打造理想的直线运动组件。
1.尺寸与几何形状的定制
· 直径与长度：“我们可以生产从微小精密仪器用的 φ3mm 到重型设备所需的 φ100mm甚至更大 的各类直径，长度可根据您的要求进行无限定长
或分段，并提供精准的切割服务。”
· 形状与结构：“除了常规圆轴，我们还可提供导向轴（带扁位）、阶梯轴、中空轴等特殊几何形状，以满足您对空间、重量或传动的特殊要求。”
· 倒角与端部处理：“提供定制化的端部倒角、螺纹加工、钻孔、键槽开设等，确保光轴能无缝集成到您的
装配体中。”
详见我们的产品型录27页到31页的
相关内容。
或分段，并提供精准的切割服务。”
· 形状与结构：“除了常规圆轴，我们还可提供导向轴（带扁位）、阶梯轴、中空轴等特殊几何形状，以满足您对空间、重量或传动的特殊要求。”
· 倒角与端部处理：“提供定制化的端部倒角、螺纹加工、钻孔、键槽开设等，确保光轴能无缝集成到您的
装配体中。”
详见我们的产品型录27页到31页的
相关内容。
2. 材料与热处理方案的定制
根据不同的载荷、环境和使用寿命要求，提供个性化的材料与强化方案。
· 材料选择：“除了常规的45钢、GCr15/SUJ2轴承钢，我们还可根据您的需求选用不锈钢（如440C、420） 以应对腐蚀环境，或高强度合金钢以承受更高载荷。”
· 热处理工艺：“我们会根据您的耐磨性和芯部韧性
要求，量身定制热处理工艺。例如，对重载应用采用深层淬火，对要求高韧性抗冲击的应用采用表
面淬火+韧性芯部的组合方案。”
· 材料选择：“除了常规的45钢、GCr15/SUJ2轴承钢，我们还可根据您的需求选用不锈钢（如440C、420） 以应对腐蚀环境，或高强度合金钢以承受更高载荷。”
· 热处理工艺：“我们会根据您的耐磨性和芯部韧性
要求，量身定制热处理工艺。例如，对重载应用采用深层淬火，对要求高韧性抗冲击的应用采用表
面淬火+韧性芯部的组合方案。”
3.精度等级的定制
我们的加工能力覆盖从商业级到精
密级，乃至超精
密级。可以根据您的运动精度和稳定性要
求，将直径公差、直线度、圆度等关键指标控制在严格的范围
内。
密级，乃至超精
密级。可以根据您的运动精度和稳定性要
求，将直径公差、直线度、圆度等关键指标控制在严格的范围
内。
4.表面处理的定制
除了标准的镀硬铬，我们可以调整镀层厚度（从薄至几微米到厚至50μm以上），并提供无电解镍、特氟龙涂层、黑色氧化等多样化选择，以满足防腐蚀、防粘附或特殊外观的需求。”
· 表面精糙度：“通过控制精磨和抛光工艺，我们可以提供从Ra 0.2μm的经济光滑面到Ra 0.05μm以下的超高镜面，以最大限度降低摩擦和磨损。”
· 表面精糙度：“通过控制精磨和抛光工艺，我们可以提供从Ra 0.2μm的经济光滑面到Ra 0.05μm以下的超高镜面，以最大限度降低摩擦和磨损。”
5.特殊应用与集成方案的定制
· 预组装件：“我们可以提供光轴与轴承座、直线轴承、支撑座等预组装、预调心的模块化部件，为您节省装配时间和成本，并确保最佳的同轴度。”
· 特殊性能：“针对高速、高温、真空或洁净室等极端工况，我们可以提供相应的材料、润滑和制造工艺解决方案。”
· 特殊性能：“针对高速、高温、真空或洁净室等极端工况，我们可以提供相应的材料、润滑和制造工艺解决方案。”
材质与表面处理工艺
· 基材：
· 高碳铬轴承钢：解释其高硬度、高耐磨性的特点。
· 不锈钢：强调其耐腐蚀性，适用于洁净和苛刻环境。
· 表面处理和高频淬火：
· 硬铬电镀：提高表面硬度、极致耐磨、防锈。
极高的耐磨性：显著延长光轴和配合轴承的使用寿命。
优异的耐腐蚀性：保护内部钢材免受潮湿、化学品等环境因素的侵蚀。
降低摩擦系数：铬层表面摩擦系数低，有利于实现更平稳的启动和运行。
美观：提供光亮、镜面般的视觉效果。
· 研磨/抛光工艺：可以获得。
极高的尺寸精度：直径公差通常控制在微米级。
极高的几何精度：保证极高的直线度和圆度。
极佳的表面质量：极低的表面粗糙度（Ra值）和无缺陷的表面。
理想的表面纹理：形成有利于油膜形成和降低磨损的微观纹理。
· 表面高频淬火：可以获得。
极高的表面耐磨性
通过快速淬火，在光轴表面形成一层高硬度的马氏体组织，硬度可达HRC 55-65。这层“坚硬的外壳”能有效抵抗来自直线轴承滚珠的循环接触应力磨损以及外界粉尘颗粒的磨料磨损，从而大幅延长光轴的使用寿命。
工件变形小，精度保持性好
这是高频淬火相对于整体淬火最突出的优势之一。由于采用局部、快速加热，只有表层被升温淬火，工件的芯部仍保持冷态和原有的性能。这导致整体的热应力和组织应力显著减小，对于细长轴类的直线光轴来说，可以最大限度地减少弯 曲、扭曲等变形，便于后续的精密磨削加工，并能保证最终产品的直线度精度。
疲劳强度高
淬火过程中，表面组织转变为马氏体时体积会膨胀，但受到芯部材料的约束，最终在光轴表面形成巨大的残余压应力。这种压应力能够有效抵消外部载荷产生的拉应力（拉应力是疲劳裂纹萌生的元凶），从而显著提高光轴的疲劳强度，使其在反复的往复运动中更不易产生疲劳裂纹和剥落。
技术参数
产品型号与技术参数
参数项目 详见我们的产品型录。
标准材质 优质高碳钢（如SUJ2） / 不锈钢（如SUS440C）
表面处理 硬铬镀层（厚度：例如 12±5 μm） / 无电解镀镍等
铬层显微硬度 900-1100HV0.1
表面硬度 HRC 58-62（确保心部韧性，表面耐磨）
直线度 例如：≤ 0.1mm/1000mm
外径公差 例如：g6 / h6（根据精度等级）
表面粗糙度 例如：Ra ≤ 0.2μm（或更优）
标准长度 例如：100mm ~ 3000mm（或根据客户需求定制）
标准外径 例如：Ø3, Ø5, Ø6, Ø8, Ø10, Ø12, Ø16, Ø20, Ø25, Ø30, Ø40mm ...
· 产品系列分类：
· 普通级光轴：适用于一般负载和精度要求的场合。
· 精密级镀铬光轴：高硬度、高耐磨，应用最广泛。
· 不锈钢光轴：适用于食品、医疗、化工等腐蚀性环境。
优异的综合力学性能：“外硬内韧”
高频淬火仅硬化表面层（通常深度为1-3mm），而光轴的芯部仍保持其原有的强韧性组织（通常是经过调质处理得到的回火索氏体）。这种结构使得光轴既能承受高强度的表面摩擦，又能抵抗冲击和弯曲载荷，避免发生脆性断裂，可靠性极高。
生产效率高，节能环保
加热过程非常迅速（通常以秒计），并且易于与上下料、输送等装置集成，实现自动化连续生产，节拍快，效率高。由于只对表面加热，能量集中，能耗相对较低。同时，该过程是电加热，无燃烧废气排放，工作环境清洁。
淬硬层可控，一致性高
通过精确控制电流频率、功率和工件移动速度，可以精确控制淬硬层的深度和均匀性。对于不同直径和性能要求的光轴，可以灵活调整工艺参数，保证批量生产的产品质量稳定一致。
为后续镀铬提供理想基底
高频淬火后的高硬度表面，为后续的镀硬铬处理提供了坚实的支撑。如果没有这层坚硬的基底，柔软的基体在重载下可能发生塑性变形，导致表面的镀铬层随之开裂或剥落。淬火层与镀铬层相结合，形成了“1+1>2”的协同耐磨防腐效果。
